iFogSim 基于 CloudSim，扩展了基本的 CloudSim 类的抽象，提供了模拟具有大量雾节点和物联网设备（如传感器、执行器）的定制雾计算环境。iFogSim 的核心执行思想：**Sense - Process - Actuate**
iFogSim 可以实现对端到端延迟、网络拥塞、能耗、执行成本和 QoS 的评估
iFogSim 主要有三个基本组件构成：physical components、logical components、management components

iFogSim实验环境简介

iFogSim 和 WorkflowSim 一样，都是基于 CloudSim 的。iFogSim 扩展了基本的 CloudSim 类的抽象，提供了模拟具有大量雾节点和物联网设备（如传感器、执行器）的定制雾计算环境。
iFogSim 的核心执行思想：**Sense - Process - Actuate**，亦即 感知 - 处理 - 执行。
iFogSim 可以实现对端到端延迟、网络拥塞、能耗、执行成本和 QoS 的评估

Components

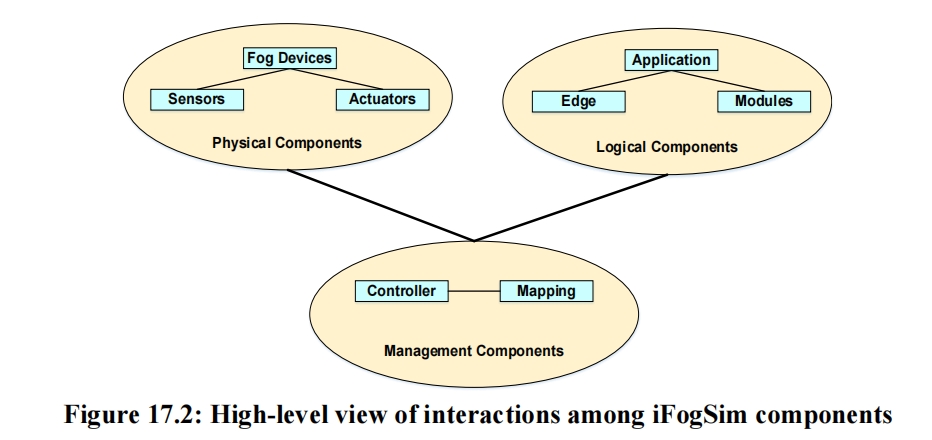

iFogSim 主要有三个基本组件构成：
- physical components
  - 物理组件包含雾设备（雾节点）Fog devices，雾设备按分层顺序排列，低等级的雾设备与传感器和执行器直接连接。在边缘云环境中，雾设备起到提供内存、CPU、网络等资源的作用，类似于云环境中数据中心的作用。
- logical components
  - 逻辑组件包含应用程序模块 Application modules 和应用程序 “边” Application Edges。应用程序就是由互相依赖的一系列应用程序模块构成。
  - 应用程序模块用来执行传感器传输过来的任务（处理传感器传输过来的数据），应用程序模块之间的数据传输关系由应用程序 “边” 来描述。
- management components
  - 管理组件包含控制器 Controller 和模块映射对象 Module Mapping。模块映射对象根据应用程序模块的要求，识别雾设备中的可用资源，并将其放置在其中。控制器对象根据模块映射对象提供的放置信息，在其指定的雾设备上启动应用程序模块，并定期管理雾设备的资源。
    - 简单地说，模块映射对象 Module Mapping 用于确定应用程序模块和雾设备之间的放置关系（如果设计了一个放置算法，那这里就是放置算法发生作用的地方），控制器对象 Controller 基于该放置关系，对应用程序模块进行执行（执行后的结果就是从控制器对象这里得到的）。

hierarchical order

在 iFogSim 中，FogDevice 被划分为不同的层级
- End Device 和 IoT 传感器、执行器直接进行连接
- Gateway Device 作为 End Device 和云端之间的桥接

Simulation Steps

首先要创建物理组件，根据指定的配置创建雾设备，包括内存 ram、计算处理能力（mips）、执行开销 cost、上行和下行带宽、能耗。
- 在 iFogSim 中对应 Sensor、Actuator、FogDevice 类
  - Sensor 上传的要处理的任务在 iFogSim 中用 tuple 类来描述，上传任务的频率在 Sensor 中定义
然后要创建逻辑组件，即要执行的应用程序模块 Application modules 和表示应用程序模块之间依赖关系的 “边” Application Edges。这里要指定的配置包括任务的类型、数据传输方向、任务数据量、要传输的数据量等。
- 在 iFogSim 中对应 Application 类
- 逻辑组件可以被创建为不同的类型：
  - 主 - 从类型：

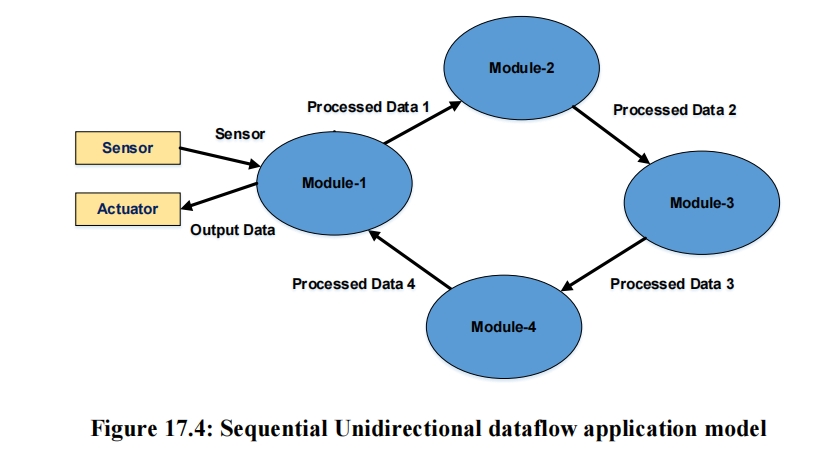

  - 顺序单向类型：
最后要创建管理组件，在管理组件中定义要执行的放置策略，并根据放置策略对应用程序进行执行。
- 在 iFogSim 中对应 Controller、ModulePlacement 类

QA

Q：在 iFogSim 中，雾设备之间的层级关系是什么样的？

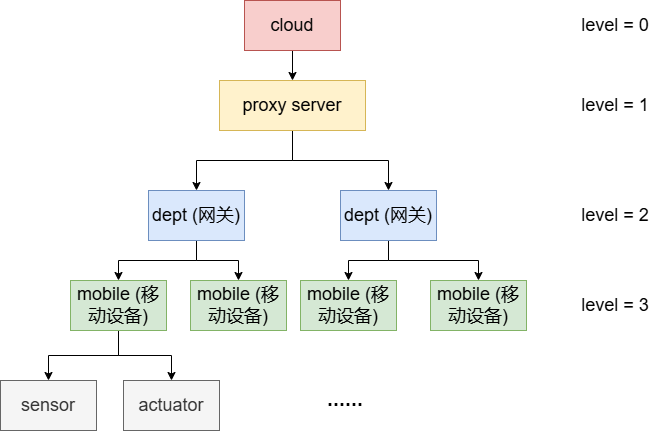

A：以 VRGameFog 为例，雾设备之间的层级关系见下图：
- 更具体地来说，以 VRGameFog 为例，在 iFogSim 中有以下 SimEntity：
Q：应用程序模块放置在雾设备上的策略是如何确定的？
A：应用程序模块放置在雾设备上的策略是在 ModuleMapping 确定的，通过在 ModuleMapping 中根据自己设计的算法确定 Map<雾设备，放置在雾设备上的应用程序模块的集合>，即应用程序模块和雾设备的放置关系。
然后根据这个放置关系，在 ModulePlacement 中进行实际的应用模块在雾设备上的放置（真正地为应用模块分配计算资源），这个过程会确定 Map<模块名称, 放置了该类模块的雾设备id集合> 和 Map<雾设备的id, 在该雾设备上放置的AppModule集合>。
然后在 Controller 中，通过 ModulePlacement 中已有的放置关系（已经真正地为应用模块分配计算资源了），将应用程序模块都启动起来。
所以总体流程是：
在 ModuleMapping 中根据设计的算法确定放置关系（放置关系存放在 Map<雾设备，放置在雾设备上的应用程序模块的集合> 中） —>
在 ModulePlacement 中根据 ModuleMapping 的放置关系进行实际的应用模块在雾设备上的放置（实际放置以后，放置关系存放在 Map<模块名称, 放置了该类模块的雾设备id集合> 和 Map<雾设备的id, 在该雾设备上放置的AppModule集合> 中） —>
在 Controller 中根据实际的放置关系对任务进行执行
- ModuleMapping 中的放置关系可以理解为 “蓝图”，是概念上的放置关系
- ModulePlacement 中的放置关系可以理解为 “实际场景”，是真正地进行了放置
Q：iFogSim 的核心事件执行流程是什么样的？
A：接下来将以 类名::事件Tag::{事件函数} 的方式描述 iFogSim 核心事件的执行流程。
- 注册应用和资源阶段：
  - FogDevice::FogEvents.SENSOR_JOINED::processSensorJoining(ev); 将传感器和对应的雾设备联系起来
  - FogDevice::FogEvents.ACTUATOR_JOINED::processActuatorJoined(ev); 将执行器和对应的雾设备联系起来
  - FogDevice::FogEvents.ACTIVE_APP_UPDATE::updateActiveApplications(ev); 告诉雾设备活跃的应用程序有哪些
  - FogDevice::FogEvents.APP_SUBMIT::processAppSubmit(ev); 告诉雾设备应用程序有哪些
- 启动阶段：
  - FogDevice::FogEvents.LAUNCH_MODULE::processModuleArrival(ev); 将雾设备上的应用程序模块都启动起来，如果这个应用程序模块是 periodicTuple 的 sourceModule，则该雾设备还会让该应用模块不断地周期性发送任务（通过周期性地发送 FogEvents.SEND_PERIODIC_TUPLE 信号来实现，即在 FogEvents.SEND_PERIODIC_TUPLE 对应的处理方法中又发送该信号给自己）
  - FogDevice::FogEvents.RESOURCE_MGMT::manageResources(ev); 定期的对能耗结果进行更新，实现定期的方式和上面的方法类似，通过在对应的处理方法中又发送该信号给自己实现
  - Sensor::FogEvents.EMIT_TUPLE::transmit(); 传感器周期性地发送要处理的任务
- 处理任务阶段：
  - Sensor::FogEvents.TUPLE_ACK::{} 如果传感器收到这个信号，就表示它已经成功地把任务发送给关联的雾设备
  - FogDevice::FogEvents.TUPLE_ARRIVAL::processTupleArrival(ev) 雾设备处理发送给它的任务

Q：iFogSim 是怎么得到最终执行后的结果的？

A：最终执行后的结果都保存在 Controller 中，iFogSim 是直接在 Controller 中输出结果了。具体而言，是在 Controller 类的 processEvent 方法中：

// Controller.processEvent(SimEvent ev)
@Override
public void processEvent(SimEvent ev) {
    switch (ev.getTag()) {
        case FogEvents.APP_SUBMIT:
            processAppSubmit(ev);
            break;
        case FogEvents.TUPLE_FINISHED:
            processTupleFinished(ev);
            break;
        case FogEvents.CONTROLLER_RESOURCE_MANAGE:
            manageResources();
            break;
        case FogEvents.STOP_SIMULATION: // 在这个事件中将结果输出了, 然后系统直接退出
            CloudSim.stopSimulation();
            printTimeDetails();
            printPowerDetails();
            printCostDetails();
            printNetworkUsageDetails();
            System.exit(0);
            break;
    }
}

Q：iFogSim 是怎么计算时间、能耗、开销等一系列相关参数的？

A：这其实是在 iFogSim 执行过程中不断更新的。具体而言，在 iFogSim 模拟的过程中，Entities 会不断地处理事件 Event，而在处理事件的具体方法中，就有可能会更新相关的时间、能耗、开销等参数，例如在 FogDevice 的 processOtherEvent 方法中，有一些事件就会涉及到更新相关参数：

@Override
protected void processOtherEvent(SimEvent ev) {
    switch (ev.getTag()) {
        case FogEvents.TUPLE_ARRIVAL:
            // 处理任务到达事件
            processTupleArrival(ev);
            break;
        case FogEvents.LAUNCH_MODULE:
            // 处理模块启动事件，在这个事件中拥有PeriodicTuples的模块会开始周期性地发送任务
            processModuleArrival(ev);
            break;
        case FogEvents.RELEASE_OPERATOR:
            processOperatorRelease(ev);
            break;
        case FogEvents.SENSOR_JOINED:
            // 该事件会向 sensor 发送一个 ACK 信号
            processSensorJoining(ev);
            break;
        case FogEvents.SEND_PERIODIC_TUPLE:
            // 该事件会创建一个tuple发送给entity自己
            // 然后继续send(getId(), edge.getPeriodicity(), FogEvents.SEND_PERIODIC_TUPLE, edge);
            // 用来周期性地发送任务
            sendPeriodicTuple(ev);
            break;
        case FogEvents.APP_SUBMIT:
            // 将应用程序加入applicationMap
            processAppSubmit(ev);
            break;
        case FogEvents.UPDATE_NORTH_TUPLE_QUEUE:
            updateNorthTupleQueue();
            break;
        case FogEvents.UPDATE_SOUTH_TUPLE_QUEUE:
            updateSouthTupleQueue();
            break;
        case FogEvents.ACTIVE_APP_UPDATE:
            // 将活跃的App的名称加入activeApplications
            updateActiveApplications(ev);
            break;
        case FogEvents.ACTUATOR_JOINED:
            // 将和当前entity相关的actuatorId加入到associatedActuatorIds
            processActuatorJoined(ev);
            break;
        case FogEvents.LAUNCH_MODULE_INSTANCE:
            updateModuleInstanceCount(ev);
            break;
        case FogEvents.MODULE_SEND:
            moduleSend(ev);
            break;
        case FogEvents.MODULE_RECEIVE:
            moduleReceive(ev);
            break;
        case FogEvents.RELEASE_MODULE:
            processModuleTermination(ev);
            break;
        case FogEvents.RESOURCE_MGMT:
            // 这个事件会定期的对能耗结果进行更新
            manageResources(ev);
            break;
        case FogEvents.UPDATE_CLUSTER_TUPLE_QUEUE:
            updateClusterTupleQueue();
            break;
        case FogEvents.START_DYNAMIC_CLUSTERING:
            //This message is received by the devices to start their clustering
            processClustering(this.getParentId(), this.getId(), ev);
            break;
        default:
            break;
    }
}
